Trong lĩnh vực gia công cơ khí chính xác, đặc biệt là trên các dòng máy cắt dây EDM, việc kiểm soát vị trí chuyển động của các trục máy đóng vai trò cực kỳ quan trọng. Chỉ cần sai lệch vài micromet cũng có thể khiến chi tiết gia công không đạt kích thước yêu cầu hoặc làm giảm độ chính xác của khuôn mẫu. Vì vậy, các nhà sản xuất máy cắt dây thường trang bị thước quang tuyến tính để theo dõi và kiểm soát chính xác vị trí của bàn máy trong quá trình hoạt động. Đây được xem là một trong những thiết bị đo lường quan trọng giúp máy cắt dây đạt độ chính xác cao và hoạt động ổn định trong thời gian dài.
Cấu tạo của thước quang tuyến tính

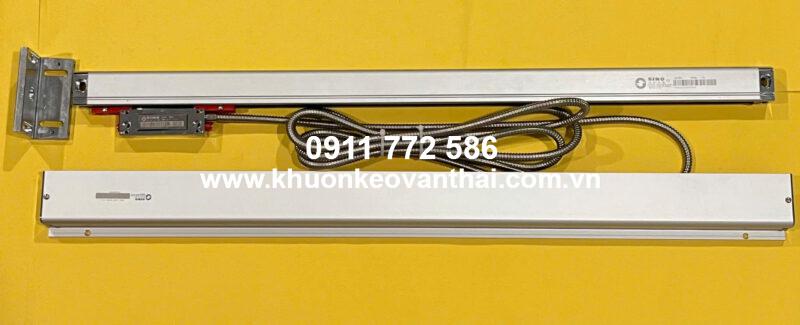

Một bộ thước quang tuyến tính sử dụng trên máy cắt dây thường được thiết kế với độ chính xác rất cao và cấu trúc chắc chắn để phù hợp với môi trường làm việc trong xưởng cơ khí. Nhìn chung, thước quang thường gồm các bộ phận chính như: thanh thước (scale), đầu đọc quang (read head), hệ thống vỏ bảo vệ, mạch xử lý tín hiệu và dây truyền tín hiệu.
Phần quan trọng nhất của thước quang chính là thanh thước quang. Thanh thước này thường được làm bằng thủy tinh quang học hoặc hợp kim kim loại đặc biệt có độ ổn định cao. Trên bề mặt thanh thước được khắc các vạch chia cực nhỏ bằng công nghệ khắc laser hoặc quang học với độ chính xác rất cao. Khoảng cách giữa các vạch chia này thường chỉ vài micromet và đóng vai trò như một hệ thống tọa độ giúp xác định chính xác vị trí chuyển động của trục máy.
Bên cạnh thanh thước là đầu đọc quang. Đây là bộ phận di chuyển cùng với bàn máy và có nhiệm vụ đọc các vạch chia trên thước. Bên trong đầu đọc quang thường tích hợp một nguồn sáng LED, hệ thống thấu kính, cảm biến quang điện và mạch xử lý tín hiệu. Khi máy hoạt động, đầu đọc sẽ liên tục quét qua các vạch chia trên thước để tạo ra tín hiệu phản hồi về vị trí của trục máy.
Một bộ phận quan trọng khác là vỏ bảo vệ của thước quang. Do môi trường làm việc của máy cắt dây EDM thường có nước làm mát, dầu, bụi kim loại và các tạp chất khác nên thước quang cần có vỏ bảo vệ chắc chắn để tránh bụi bẩn xâm nhập. Thông thường, thước quang được thiết kế với gioăng cao su chống bụi và chống nước để đảm bảo hệ thống hoạt động ổn định trong thời gian dài.
Ngoài ra, thước quang còn có mạch điện tử và cáp truyền tín hiệu để truyền dữ liệu từ đầu đọc về bộ điều khiển CNC của máy cắt dây. Bộ điều khiển này sẽ xử lý tín hiệu và xác định chính xác vị trí của từng trục máy trong quá trình gia công.
Nguyên lý hoạt động của thước quang tuyến tính
Nguyên lý hoạt động của thước quang dựa trên việc sử dụng ánh sáng và cảm biến quang điện để đo lường vị trí chuyển động của các trục máy. Khi máy cắt dây hoạt động, bàn máy sẽ di chuyển theo các trục X, Y hoặc Z. Đầu đọc quang được gắn trên bàn máy cũng di chuyển theo và liên tục đọc các vạch chia trên thanh thước.
Nguồn sáng LED bên trong đầu đọc sẽ chiếu ánh sáng qua các vạch chia trên thước. Các vạch này có cấu trúc dạng lưới hoặc khe sáng – khe tối. Khi ánh sáng đi qua các khe này, nó sẽ tạo ra các tín hiệu quang học khác nhau. Cảm biến quang điện trong đầu đọc sẽ nhận các tín hiệu ánh sáng đó và chuyển đổi thành các tín hiệu điện.
Các tín hiệu điện này được chuyển thành xung tín hiệu và gửi về hệ điều khiển CNC của máy cắt dây. Bộ điều khiển sẽ đếm số lượng xung và tính toán khoảng cách mà bàn máy đã di chuyển. Nhờ vậy, hệ thống có thể xác định vị trí chính xác của trục máy tại từng thời điểm.
Một số loại thước quang hiện đại còn sử dụng hệ thống nội suy tín hiệu để tăng độ phân giải. Ví dụ, nếu khoảng cách giữa hai vạch chia là 20µm, hệ thống có thể nội suy để đạt độ phân giải 1µm, 0.5µm hoặc thậm chí 0.1µm. Điều này giúp máy cắt dây đạt độ chính xác rất cao trong quá trình gia công các chi tiết nhỏ hoặc khuôn mẫu phức tạp.
Vai trò của thước quang trong máy cắt dây EDM
Trong máy cắt dây EDM, thước quang đóng vai trò như “mắt đo vị trí” của hệ thống điều khiển. Nhờ có thước quang, bộ điều khiển CNC có thể biết chính xác vị trí thực tế của bàn máy thay vì chỉ dựa vào tín hiệu từ động cơ.
Điều này giúp giảm đáng kể sai số khi gia công, đặc biệt là khi gia công các chi tiết có dung sai nhỏ. Thước quang cũng giúp máy cắt dây duy trì độ chính xác ổn định trong suốt quá trình làm việc, ngay cả khi máy hoạt động liên tục trong thời gian dài.
Ngoài ra, thước quang còn giúp phát hiện sai lệch vị trí và điều chỉnh kịp thời, từ đó hạn chế lỗi gia công và giảm tỷ lệ phế phẩm. Trong ngành chế tạo khuôn mẫu, điện tử chính xác hoặc gia công linh kiện cơ khí nhỏ, vai trò của thước quang càng trở nên quan trọng.
Những lưu ý khi sử dụng thước quang trên máy cắt dây
Mặc dù thước quang có độ chính xác cao nhưng thiết bị này cũng khá nhạy cảm với môi trường làm việc. Bụi kim loại, dầu bôi trơn hoặc nước làm mát nếu xâm nhập vào bên trong thước có thể làm nhiễu tín hiệu hoặc gây sai lệch kết quả đo.
Vì vậy, trong quá trình sử dụng máy cắt dây, người vận hành cần thường xuyên kiểm tra tình trạng của thước quang, vệ sinh khu vực lắp đặt và đảm bảo hệ thống gioăng bảo vệ vẫn hoạt động tốt. Ngoài ra, khi phát hiện dấu hiệu sai số bất thường trên chi tiết gia công, thước quang cũng là một trong những bộ phận cần kiểm tra đầu tiên.
Việc bảo dưỡng và hiệu chỉnh thước quang định kỳ không chỉ giúp duy trì độ chính xác của máy cắt dây mà còn giúp kéo dài tuổi thọ của toàn bộ hệ thống máy.
